Retrofit – moderne Lüftungsanlagen durch Nachrüstung

Erstellt von Andreas Knoche

Themenübersicht:

• Retrofit – mehr Betriebssicherheit, weniger Stromkosten
• Die zweite Luft für Lüftungen: RLT-Anlagen effizient nachrüsten
• Mit wenig Aufwand große Wirkung erzielen
• „Fanwalls“ – wenn ein Ventilator ausfällt, übernehmen die anderen
• In Zahlen: So profitieren Unternehmen von einer Modernisierung
• Mainova bringt Lüftungstechnik auf den neuesten Stand

Lüftungsanlagen arbeiten oft 24/7 und das über viele, viele Jahre. Häufig ist eine veraltete und ineffiziente Technik im Einsatz, die nicht nur die Stromkosten in die Höhe treibt. Sie lässt auch das Ausfallrisiko steigen oder stößt im Sommer schneller an ihre Leistungsgrenzen. Ist die Lüftungsanlage defekt, können Serverräume oder ganze Rechenzentren heiß laufen, weil die Wärme nicht mehr abgeführt wird. Die Lösung: Retrofit, die gezielte Modernisierung von Bestandsanlagen. Mit Retrofit können Betreiber von Rechenzentren und stromintensive Immobilienunternehmen die Ausfall- und Versorgungssicherheit erhöhen und ihre Betriebskosten senken. Krankenhäuser kommen zudem den Hygieneanforderungen an raumlufttechnische Anlagen (RLT-Anlagen) nach.

Retrofit – mehr Betriebssicherheit, weniger Stromkosten

Aus Alt mach Neu! Der Begriff „Retrofit“ steht für die technische Verbesserung und betriebliche Optimierung von Bestandsanlagen. Statt in komplette Neuanlagen wird in die vorhandene Infrastruktur investiert, um diese an aktuelle Standards anzupassen und zeitgemäße Technologien zu integrieren. Nach dem Prinzip „Modernisieren statt neue RLT-Anlage“ können Unternehmen mithilfe des Retrofit-Angebots von Mainova die Betriebssicherheit erhöhen und Stromkosten sparen.

Warum sollte man Lüftungsanlagen modernisieren?

Die Lüftungsanlage ist in die Jahre gekommen. Der Verschleiß nimmt zu, Leistung und Qualität sinken. Auch bei regelmäßiger Wartung verursachen alte Lüftungsgeräte oft hohe Betriebskosten. Dies liegt häufig an einer ineffizienten Technik mit einzelnen Komponenten, die nicht optimal aufeinander eingestellt sind. In vielen Gebäuden arbeiten Anlagen bereits seit dem Jahr 2000 oder länger. Motoren, Laufräder und Elektronik verlieren mit der Zeit ihr effizientes Zusammenspiel oder sind energetisch nicht mehr auf dem neuesten Stand. Auch die meist überdimensionierte Anlagentechnik erhöht die Stromkosten unnötig. Die Systemwirkungsgrade alter Lüftungsgeräte liegen teilweise unter 40 %.

Die zweite Luft für Lüftungen: RLT-Anlagen effizient nachrüsten

Kurz gesagt geht‘s bei Retrofit um den Austausch veralteter Bestandteile durch moderne, energiesparende Technik. So wird neben dem Stromverbrauch auch der Geräuschpegel der vorhandenen Anlage optimiert. Gerade für Rechenzentren in dicht besiedelten Umgebungen gilt dies als wichtiger Vorteil. Eine bedarfsgerechte Regelung des Luftvolumenstroms nach Präsenz und geforderter Luftqualität hilft zusätzlich dabei, den Stromverbrauch zu senken. Insbesondere Gewerbeimmobilien sowie Krankenhäuser profitieren hiervon. Vor allem wenn man berücksichtigt, dass die Investitionen in eine neue raumlufttechnische Anlage nur 15 % der Lebenszykluskosten ausmachen können, die Betriebskosten jedoch bis zu 70 %.
Das Gute: Manchmal genügen schon gezielte Maßnahmen, um den Stromverbrauch einer Lüftungsanlage zu senken, ohne die gesamte Bestandsanlage ersetzen zu müssen.

Mit wenig Aufwand große Wirkung erzielen

Ein Upgrade auf den neuesten Stand der Technik kann durch einfach nachrüstbare Retrofit-Lösungen erfolgen, zum Beispiel:

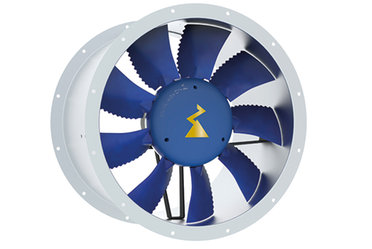

• Hocheffiziente neue Ventilatoren
• „Fanwalls“

Die neu eingebauten, modernen Komponenten reduzieren nicht nur den Stromverbrauch und den CO₂-Ausstoß um bis zu 50 %. Sie ermöglichen es auch, die Lüftungsleistung sowie die Ausfallsicherheit zu erhöhen und Leistungsreserven zu schaffen.
Beeindruckend: Durch das Ineinandergreifen von aufeinander abgestimmter neuer Technik können die Systemwirkungsgrade von Retrofit-Anlagen auf mehr als 70 % gesteigert werden.

Frühzeitig handeln und Förderungen nutzen

Unser Tipp: Mit Retrofit-Lösungen von Mainova erfolgt die Modernisierung einer Lüftungsanlage so effizient wie möglich. Sind Lüftungsanlagen älter als 15 Jahre, sollten Betreiber generell über eine Modernisierung nachdenken und sich rechtzeitig beraten lassen; bei Lüftungssystemen, die vor dem Jahr 2000 installiert wurden, am besten direkt. Denn: Ist ein Problem erst einmal da, ist es meist nicht auf die Schnelle zu beheben. Von einem Ausfall der Anlage ganz zu schweigen ... Ersatz-Ventilatoren beispielsweise liegen selten auf Lager und sind oft auch extrem schwer. Das macht den Austausch umso komplizierter – manchmal auch aufgrund langer Lieferzeiten. Der umweltbewusste Ansatz von Retrofit wird übrigens vom Staat gefördert. Wer eine Anlage modernisiert, kann Zuschüsse beantragen. Das BAFA und die Kommunalrichtlinie bieten verschiedene Unterstützungen an.

Förderung sichern: Mainova informiert

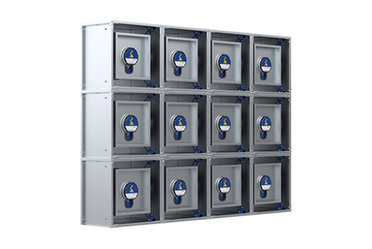

Moderne „Fanwalls“ – wenn ein Ventilator ausfällt, übernehmen die anderen

Der Austausch veralteter Ventilatoren ist eine besonders effektive Retrofit-Maßnahme. Neu eingebaut wird nur der Ventilator mit dem Motor; gleichzeitig wird die Steuerung angepasst bzw. optimiert. An die Stelle des Zu- und Abluftventilators treten moderne „Fanwalls“ – also Ventilatorenwände mit mehreren kleinen Ventilatoren statt einem großen. Entscheidender Vorteil: Fällt ein Ventilator aus, ist er leicht zu ersetzen. Die anderen arbeiten weiter und sichern den Betrieb.

Weitere Pluspunkte der Fanwalls

• Sie sind wesentlich montage- und wartungsfreundlicher
• Sie sind auffallend leiser
• Sie lassen sich dank moderner EC-Technologie stufenlos auf den Bedarf regeln – eine relevante Voraussetzung für Energieeinsparungen

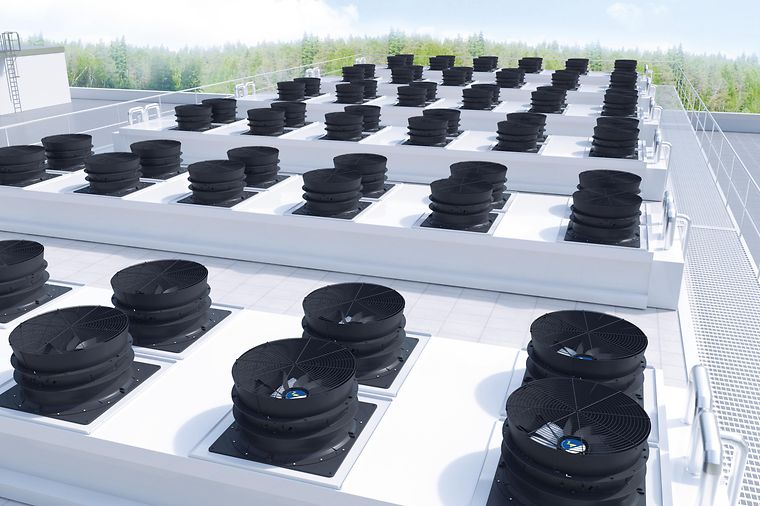

Auch für Rückkühler für die Wärmeabfuhr sind Retrofit-Einsätze ideal. Neben einer höheren Leistung sorgen sie hier für 2 dB(A) weniger Betriebsgeräusche pro Ventilator und reduzieren die Instandhaltungszeiten von 2 Wochen auf 1 Tag. Eine Investition kann sich oft innerhalb von 1 Jahr amortisieren.

In Zahlen: So profitieren Unternehmen von einer Modernisierung der Lüftungsanlage

1. Retrofit-Lüfterwand mit EC-Ventilatoren für ein Einkaufszentrum: Durch die Sanierung sollten die Lüftungsanlagen effizienter und ruhiger arbeiten. Die alten riemengetriebenen Ventilatoren wurden durch eine Retrofit-Lüfterwand mit je 9 EC-Ventilatoren in der Zu- und Abluft ersetzt. Dies führte zu einer jährlichen Kostenersparnis von 10.577 €. Die Luftleistung stieg um 12 %, während der Stromverbrauch um 29 % reduziert wurde. Damit spart das Einkaufszentrum 40,1 t CO₂ im Jahr. Diese wenig aufwendige Maßnahme amortisierte sich nach nur 2,7 Jahren.
2. EC-Ventilatoren mit bionischen Flügeln für ein Rechenzentrum: Hier wurden die 64 alten, ungeregelten Axial-Ventilatoren durch neue, leistungsfähigere, stufenlos regelbare EC-Ventilatoren mit bionischen Flügeln ersetzt. Kostengünstig, denn das Retrofit-Design der neuen Lüfter war kompatibel zu den Rückkühlwerken – um aufwändige Umbauten zu vermeiden. Nach dem Abschluss der Arbeiten wurden die Stromleistung am Schaltschrank gemessen und die Scheinleistung ermittelt. Das Ergebnis: Die Stromaufnahme sank von 80,7 A auf 28,8 A und die Scheinleistung von etwa 56 kVA auf rund 20 kVA. Was unter dem Strich eine Energieeinsparung von etwa 64 % ergibt.

Interesse geweckt? Dann fordern Sie unser Whitepaper „Retrofit – Das Upgrade für Ihre Lüftungsanlage” mit umfassenden Informationen und Fallbeispielen an.

Lüftungsanlagen nachrüsten: Jetzt Whitepaper anfordern

Mainova bringt Lüftungstechnik auf den neuesten Stand

Ihre zentralen Lüftungsgeräte sind alt und verbrauchen viel Energie? Höchste Zeit für ein Upgrade! Gerne unterstützen wir Sie bei der Modernisierung. Energieeinsparung, höhere Verfügbarkeit, vereinfachte Wartung und Ersatzteilbevorratung – Ihre Ziele sind auch unsere. Welche Komponenten sollten ausgetauscht und welche weiterhin genutzt werden? Gemeinsam mit unseren Partnern analysieren wir den Ist-Zustand und identifizieren Einsparpotenziale. Gezielte Eingriffe in Ihr bestehendes Gerät führen zu einer deutlichen Effizienzsteigerung und sind damit sehr wirtschaftlich. Von der Demontage über die Erneuerung der Ventilatoren bis zur Anpassung der Mess-, Steuerungs- und Regelungstechnik bringen wir Ihre Lüftungstechnik jetzt auf den neuesten Stand. Sprechen Sie uns an!
